Obróbka CNC od kuchni – wszystko, co musisz wiedzieć

Powszechnie uważa się, że obróbka CNC to po prostu wciśnięcie przycisku „start” i czekanie na gotowy detal. Z naszego doświadczenia wynika, że to mit. W rzeczywistości to złożony proces, gdzie jeden błąd w programie, źle dobrane narzędzie czy niestabilne mocowanie potrafi w sekundę zamienić drogi blok materiału w bezużyteczny złom. Przeszliśmy tę drogę setki razy i wiemy, co odróżnia perfekcyjny detal od bubla.

Co to jest obróbka CNC? Po ludzku, bez definicji z Wikipedii

Jeśli mielibyśmy wyjaśnić, co to jest obróbka CNCkomuś przy kawie, powiedzielibyśmy, że to rzeźbienie w metalu lub innym materiale, ale z cyfrową precyzją. Wyobraź sobie niezwykle utalentowanego rzeźbiarza, który zamiast dłuta ma zestaw superprecyzyjnych narzędzi, a jego ręce są prowadzone przez komputer. Komputer ten czyta cyfrowy projekt i wykonuje go z dokładnością do tysięcznych części milimetra. Zero drżenia rąk, zero pomyłek, pełna powtarzalność.

Skrót CNC pochodzi od angielskiego Computerized Numerical Control, czyli komputerowego sterowania urządzeń numerycznych. W praktyce oznacza to, że cała praca, którą kiedyś wykonywał tokarz czy frezer, opierając się na swoim doświadczeniu i „oku”, teraz jest zaprogramowana. Maszyna dostaje listę poleceń (tzw. G-code) i wykonuje je krok po kroku. To właśnie ten kod mówi narzędziu, gdzie ma się poruszyć, jak szybko i jak głęboko ma skrawać materiał.

Od projektu do gotowego detalu – jak to działa w praktyce?

Proces zamiany cyfrowego pomysłu w fizyczny, metalowy element jest bardziej skomplikowany, niż mogłoby się wydawać. To nie jest magia, a raczej dobrze naoliwiona procedura, która w każdym profesjonalnym zakładzie wygląda podobnie. Prześledźmy ją krok po kroku.

Najpierw jest pomysł i projekt. Zazwyczaj dostajemy od klienta model 3D (np. w formacie STEP) oraz rysunek techniczny 2D w PDF. To jest nasza mapa. Model 3D pokazuje bryłę, a rysunek 2D zawiera kluczowe informacje: wymiary krytyczne, tolerancje, chropowatość powierzchni, informacje o gwintach czy obróbce cieplnej. Bez tego ani rusz.

Następnie programista CAM (Computer-Aided Manufacturing) bierze ten projekt i „tłumaczy” go na język zrozumiały dla maszyny. Wybiera odpowiednie narzędzia, ustala strategie obróbki, prędkości obrotowe, posuwy. To praca niemal artystyczna – od umiejętności programisty zależy, czy detal zostanie wykonany szybko, dokładnie i bez niepotrzebnego zużycia narzędzi. Efektem jego pracy jest właśnie G-code.

Gdy program jest gotowy, do akcji wkracza operator. Jego zadaniem jest ustawienie maszyny CNC. Mocuje materiał (np. pręt stalowy w podajniku), montuje w magazynku odpowiednie narzędzia, a następnie precyzyjnie je kalibruje. Musi też ustawić „punkt zero” detalu, czyli punkt odniesienia dla wszystkich ruchów maszyny. To krytyczny moment – błąd na tym etapie zniweczy cały wysiłek.

Dopiero teraz następuje właściwa obróbka CNC. Operator uruchamia program, często w trybie testowym, by wykonać pierwszą sztukę. Ten detal jest następnie skrupulatnie mierzony w laboratorium pomiarowym, nierzadko na maszynach CMM (współrzędnościowa maszyna pomiarowa). Jeśli wszystko zgadza się z rysunkiem, można odpalić produkcję seryjną. W jej trakcie i tak prowadzi się stały nadzór i wyrywkowe kontrole jakości, bo nawet najlepsza maszyna może wymagać drobnych korekt.

Główne rodzaje obróbki CNC – czym się różni toczenie od frezowania?

Świat CNC nie jest jednolity. Mówiąc o obróbce, najczęściej myślimy o dwóch głównych technologiach, które różnią się fundamentalnie. Poznanie ich specyfiki pozwala zrozumieć, dlaczego pewne kształty są łatwe i tanie w produkcji, a inne stanowią prawdziwe wyzwanie. To podstawowe rodzaje obróbki CNC.

• Toczenie CNC:Tutaj obrabiany materiał (np. pręt) wiruje z dużą prędkością, a nóż tokarski, zamocowany w głowicy, skrawa go, poruszając się wzdłuż lub w poprzek osi obrotu. To idealna metoda do tworzenia wszelkich detali o kształtach cylindrycznych, stożkowych i ogólnie obrotowych – wałków, tulei, śrub, osi. Więcej na temat samego procesu, jakim jest toczenie CNC, pisaliśmy w osobnym artykule.

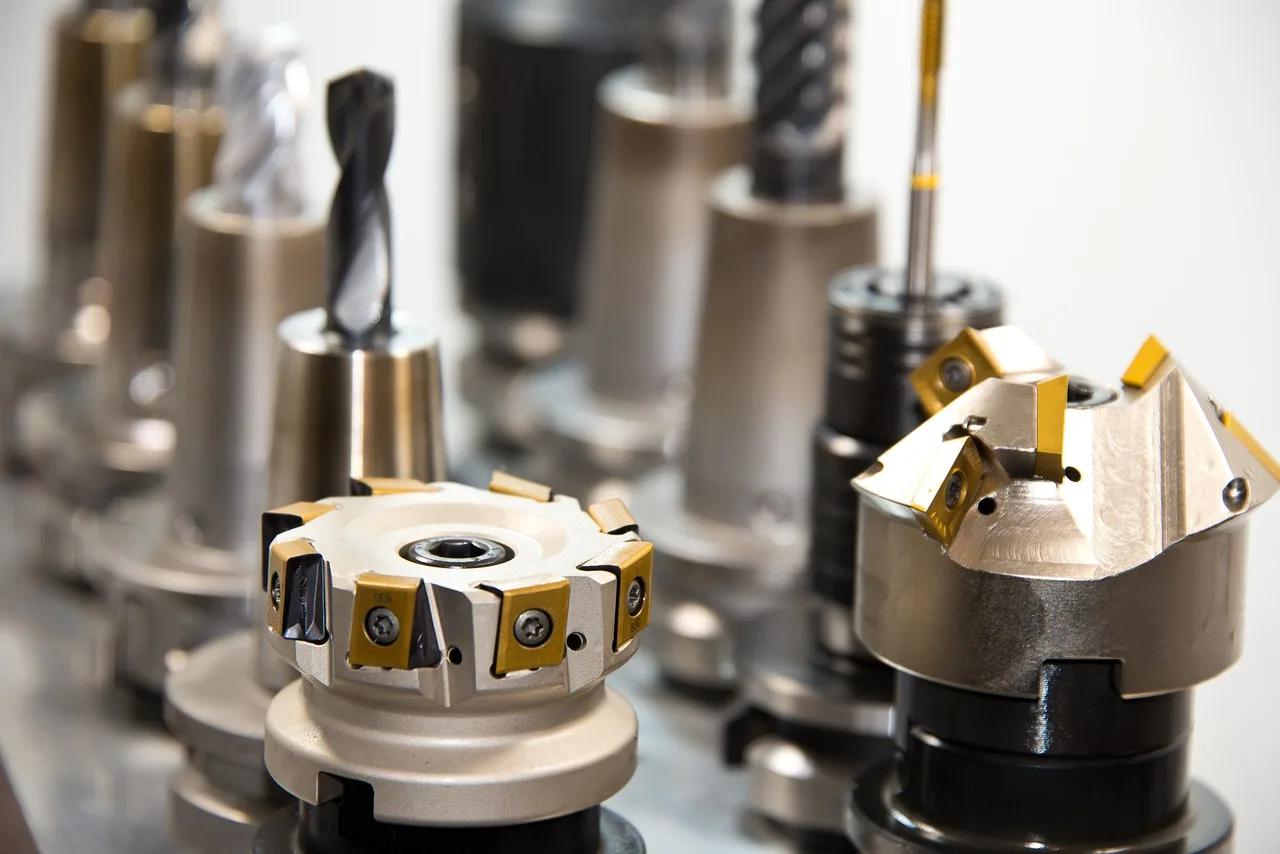

• Frezowanie CNC:Sytuacja jest odwrotna. Materiał jest zamocowany nieruchomo na stole maszyny, a z dużą prędkością obraca się narzędzie, czyli frez. Frez, poruszając się w kilku osiach (standardowo trzech, w zaawansowanych maszynach nawet pięciu), usuwa materiał, tworząc płaszczyzny, kieszenie, rowki, otwory i bardzo złożone kształty przestrzenne.
• Inne metody:Poza toczeniem i frezowaniem istnieje cała gama innych procesów, takich jak szlifowanie CNC (do uzyskiwania supergładkich powierzchni), wiercenie i gwintowanie, a także metody cięcia (laserowe, plazmowe, wodne), które również wykorzystują sterowanie numeryczne do precyzyjnego prowadzenia głowicy tnącej.

Nowoczesne centra obróbcze często łączą obie te funkcje. Na przykład automaty tokarskie z napędzanymi narzędziami potrafią w jednym zamocowaniu zarówno toczyć detal, jak i frezować na nim płaszczyzny czy wiercić otwory prostopadłe do osi. Eliminuje to potrzebę przenoszenia elementu na inną maszynę, co drastycznie skraca czas i podnosi dokładność.

Kryterium	Toczenie CNC	Frezowanie CNC
Ruch główny	Obrót materiału	Obrót narzędzia (freza)
Typowe detale	Wałki, tuleje, śruby, osie, elementy obrotowe	Korpusy, formy, płyty, elementy z kieszeniami i płaszczyznami
Geometria	Głównie symetria osiowa	Dowolne, złożone kształty przestrzenne
Narzędzie	Nóż tokarski (najczęściej pojedyncze ostrze)	Frez (narzędzie wieloostrzowe)

Prawdziwe zalety obróbki CNC, o których nie piszą w podręcznikach

Każdy folder reklamowy powie, że główne zalety obróbki CNCto precyzja i szybkość. To prawda, ale diabeł, jak zwykle, tkwi w szczegółach. Z perspektywy praktyka widzimy korzyści, które dla klienta końcowego mają często znacznie większe znaczenie.

Powtarzalność.To absolutny fundament. Możemy wyprodukować dziesięć tysięcy sztuk detalu, a tysięczny będzie identyczny z pierwszym co do mikrometra. W obróbce manualnej jest to niemożliwe. Dla branż takich jak motoryzacja czy medycyna, gdzie każdy komponent musi pasować idealnie, powtarzalność jest bezcenna.

Złożoność geometrii.Maszyny 5-osiowe potrafią tworzyć kształty, które dla ludzkiej ręki są niewykonalne lub ich wykonanie byłoby astronomicznie drogie i czasochłonne. Podcięcia, skomplikowane krzywizny, wewnętrzne kanały – to dla nowoczesnego CNC chleb powszedni.

Optymalizacja i oszczędność materiału.Dobry programista CAM jest w stanie tak zaplanować ścieżki narzędzia, by zminimalizować ilość odpadu (wiórów). Przy drogich materiałach, jak tytan czy specjalistyczne stopy aluminium, każdy zaoszczędzony gram przekłada się na realne pieniądze w budżecie projektu.

Szybkość, ale przy seriach.Uruchomienie produkcji jednostkowej jest drogie, bo najwięcej czasu zajmuje programowanie i ustawienie maszyny. Jednak gdy już ruszy produkcja seryjna, tempo jest nieporównywalne z pracą ręczną. Maszyna może pracować 24/7 z minimalnym nadzorem, co drastycznie obniża koszt jednostkowy detalu.

Maszyny CNC – mózg i mięśnie całej operacji

Sercem każdego zakładu są maszyny CNC. To one decydują o możliwościach, precyzji i wydajności. Laikowi wszystkie mogą wydawać się podobne – duża, obudowana skrzynia z okienkiem. W rzeczywistości różnią się od siebie jak samochód miejski od bolidu Formuły 1. Najważniejszy jest dobrze dobrany i nowoczesny park maszynowy, który pozwala elastycznie podchodzić do różnych zleceń.

Wyróżniamy kilka podstawowych typów maszyn:

• Automaty tokarskie:wyspecjalizowane w szybkiej, seryjnej produkcji detali toczonych, często z pręta podawanego automatycznie. Nowoczesne automaty, np. typu szwajcarskiego (Swiss-type), potrafią wykonywać bardzo małe i skomplikowane detale z ogromną precyzją.
• Centra tokarskie:bardziej uniwersalne niż automaty, często wyposażone w dodatkowe osie i napędzane narzędzia do frezowania, wiercenia czy gwintowania.
• Centra frezarskie:dostępne w konfiguracjach 3-, 4- i 5-osiowych. Im więcej osi, tym bardziej skomplikowane kształty można wykonać w jednym zamocowaniu, bez konieczności obracania detalu.

Na rynku dominuje kilku kluczowych producentów, których nazwy są synonimem jakości i niezawodności. W naszej pracy na co dzień testujemy możliwości maszyn takich marek jak Nakamura, Citizen, Doosan czy Tornos. Wybór konkretnej maszyny do danego zadania to decyzja strategiczna – od niej zależy efektywność całego procesu.

Wskazówka:Zanim zlecisz produkcję, zapytaj wykonawcę o konkretne maszyny, jakimi dysponuje. Centrum 5-osiowe daje zupełnie inne możliwości niż prosta frezarka 3-osiowa. To kluczowe, jeśli Twój detal ma złożoną geometrię. Znajomość parku maszynowego podwykonawcy pozwala lepiej ocenić jego realne zdolności produkcyjne.

Gdzie spotykasz efekty pracy CNC na co dzień? Zastosowania, o których nie miałeś pojęcia

Może się wydawać, że zastosowania CNCograniczają się do ciężkiego przemysłu. Nic bardziej mylnego. Każdego dnia stykasz się z dziesiątkami przedmiotów, które powstały dzięki tej technologii. Często nawet nie zdajesz sobie z tego sprawy.

• Medycyna:Tytanowe implanty biodrowe i stomatologiczne, precyzyjne narzędzia chirurgiczne, elementy endoskopów. Tutaj liczy się biokompatybilność materiału i absolutna precyzja wykonania.
• Lotnictwo i kosmonautyka:Łopatki turbin silników odrzutowych, elementy konstrukcyjne kadłuba, komponenty podwozia. Każdy element musi być lekki, ekstremalnie wytrzymały i perfekcyjnie wykonany, bo od tego zależy bezpieczeństwo.
• Motoryzacja:Od form wtryskowych do produkcji plastikowych elementów deski rozdzielczej, po precyzyjnie wykonane tłoki, wały korbowe czy komponenty układów hamulcowych.
• Elektronika użytkowa:Aluminiowe obudowy laptopów i smartfonów, radiatory odprowadzające ciepło z procesorów, miniaturowe złącza. Estetyka i idealne spasowanie to efekt frezowania CNC.
• Optyka:Korpusy obiektywów fotograficznych, elementy montażowe w teleskopach i mikroskopach, gdzie osiowość i stabilność są krytyczne.

Lista jest praktycznie nieskończona. Od części do rowerów, przez elementy zegarków, po dysze w ekspresach do kawy. Wszędzie tam, gdzie wymagana jest powtarzalność i dokładność wyższa niż ta, którą może zapewnić ludzka ręka, do gry wchodzi obróbka CNC.

Materiał ma znaczenie – z czego można, a z czego nie da się tworzyć?

Maszyna to jedno, ale równie ważny jest materiał, z którego powstaje detal. Nie każdy surowiec poddaje się obróbce tak samo łatwo. Jego właściwości – twardość, ciągliwość, kruchość – decydują o doborze narzędzi, parametrów skrawania i ostatecznym koszcie produkcji. W praktyce pracujemy na szerokiej gamie materiałów.

• Stale:Od zwykłej stali węglowej, przez stale automatowe (łatwe w obróbce), po trudne i wymagające stale nierdzewne i kwasoodporne, stosowane w przemyśle spożywczym i medycznym.
• Metale kolorowe:Aluminium i jego stopy (lekkie i dobrze przewodzące ciepło), mosiądz (łatwy w obróbce, odporny na korozję), miedź (doskonały przewodnik elektryczny).
• Tworzywa sztuczne techniczne:Coraz popularniejsze, zwłaszcza w prototypowaniu i produkcji lekkich komponentów. Obrabiamy m.in. POM (poliacetal), PEEK (polieteroeteroketon) czy teflon (PTFE). Są stabilne wymiarowo i mają dobre właściwości ślizgowe.
• Materiały trudnoskrawalne:Tytan, stopy niklu (Inconel), stale hartowane. Ich obróbka to prawdziwa sztuka – wymaga sztywnych maszyn, specjalistycznych narzędzi i ogromnego doświadczenia, bo materiały te szybko zużywają ostrza i generują wysokie temperatury.

Wybór materiału to zawsze kompromis między wymaganymi właściwościami (wytrzymałość, waga, odporność chemiczna) a kosztem i technologicznością. Czasem niewielka zmiana gatunku stali potrafi obniżyć koszt produkcji detalu o kilkadziesiąt procent.

Czy maszyny zastąpią człowieka? Rola operatora i programisty CNC

Patrząc na pracującą, w pełni zautomatyzowaną maszynę, można odnieść wrażenie, że rola człowieka sprowadza się do wciskania zielonego przycisku. To bardzo mylący obraz. Technologia CNC nie wyeliminowała człowieka – ona zmieniła jego rolę. Dziś sukces w tej branży zależy od wysoko wykwalifikowanej kadry, która potrafi w pełni wykorzystać potencjał maszyn.

Programista CAM/technologto mózg operacji. To on na podstawie rysunku decyduje, jak detal zostanie wykonany. Musi posiadać ogromną wiedzę na temat materiałów, narzędzi, możliwości maszyn i strategii obróbki. Jego praca przypomina trochę pracę chirurga planującego skomplikowaną operację – musi przewidzieć każdy ruch.

Operator/ustawiacz CNCto ręce i oczy procesu. Od jego precyzji przy ustawianiu maszyny, kalibracji narzędzi i mocowaniu materiału zależy jakość pierwszej, wzorcowej sztuki. W trakcie produkcji seryjnej nadzoruje pracę maszyny, kontroluje zużycie narzędzi i reaguje na wszelkie nieprawidłowości. To on pierwszy zauważy, że coś jest nie tak.

Kontroler jakościto ostatnia linia obrony. Uzbrojony w precyzyjne narzędzia pomiarowe – od suwmiarek i mikrometrów po zaawansowane maszyny współrzędnościowe CMM – weryfikuje, czy gotowe detale są w 100% zgodne z dokumentacją techniczną. Bez jego pieczątki żadna partia nie opuści zakładu.

FAQ

Ile kosztuje obróbka CNC?

To pytanie słyszymy najczęściej i odpowiedź zawsze brzmi tak samo: to zależy. Na cenę wpływa stopień skomplikowania detalu, rodzaj materiału (kilogram stali nierdzewnej jest wielokrotnie droższy od aluminium), wielkość serii (im więcej sztuk, tym niższy koszt jednostkowy) oraz wymagane tolerancje wymiarowe (im węższe, tym drożej).

Jak najlepiej przygotować projekt do wyceny?

Złotym standardem, który przyspiesza wycenę i eliminuje nieporozumienia, jest przesłanie dwóch plików: modelu 3D w neutralnym formacie (np. STEP lub IGS) oraz rysunku technicznego 2D w formacie PDF. Model 3D służy do szybkiego zaprogramowania obróbki, a rysunek 2D zawiera wszystkie kluczowe wymiary, tolerancje i informacje o wykończeniu powierzchni.

Jaka jest różnica między produkcją seryjną a małoseryjną?

Granica jest płynna, ale generalnie mówimy o skali zamówienia. Produkcja małoseryjna to od kilku do kilkuset sztuk, często realizowana w celu przetestowania projektu lub dla niszowych zastosowań. Produkcja seryjna to tysiące lub dziesiątki tysięcy identycznych detali. W produkcji seryjnej koszt przygotowania produkcji (programowanie, oprzyrządowanie) rozkłada się na dużą liczbę sztuk, co znacznie obniża cenę jednostkową.

Czy można zamówić jedną sztukę na próbę?

Tak, wykonanie prototypu lub pojedynczej sztuki jest jak najbardziej możliwe. Trzeba jednak pamiętać, że będzie ona relatywnie droga. Dzieje się tak, ponieważ cały koszt programowania i ustawienia maszyny, który normalnie rozkłada się na całą serię, w tym przypadku obciąża tylko ten jeden detal.

Obróbka CNC to dziś znacznie więcej niż tylko metoda produkcji. To technologia, która umożliwia realizację najbardziej śmiałych wizji inżynierów i projektantów, od mikroskopijnych części zegarków po gigantyczne elementy konstrukcji lotniczych. Kluczem do sukcesu nie jest jednak sama maszyna, a synergia między precyzyjnym sprzętem, zaawansowanym oprogramowaniem i, co najważniejsze, doświadczonym zespołem ludzi, którzy potrafią ten potencjał wykorzystać.

Jeśli Twój projekt wymaga bezkompromisowej precyzji i powtarzalności, a Ty szukasz partnera, który rozumie te niuanse i dostarczy detale na czas, sprawdź naszą ofertę obróbki CNC. Realizujemy zarówno serie próbne, jak i produkcję seryjną, dbając o każdy szczegół na wszystkich etapach procesu.
